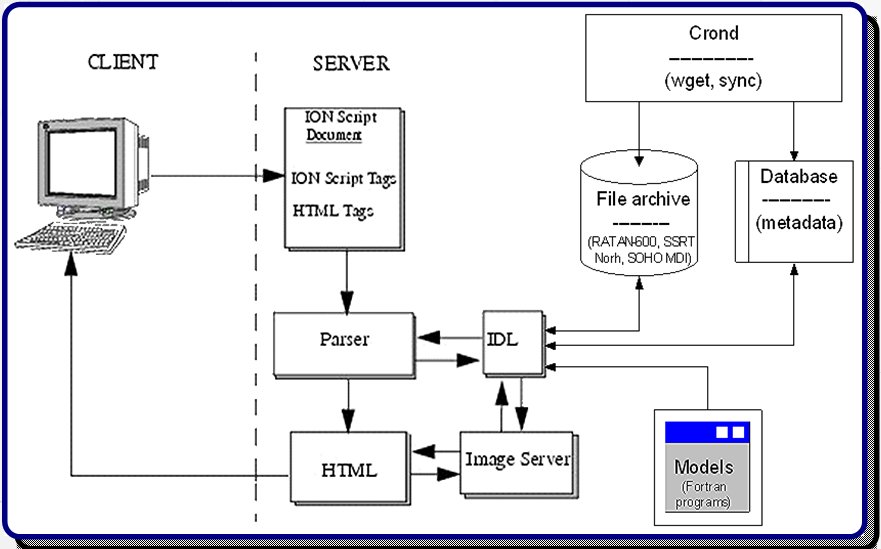

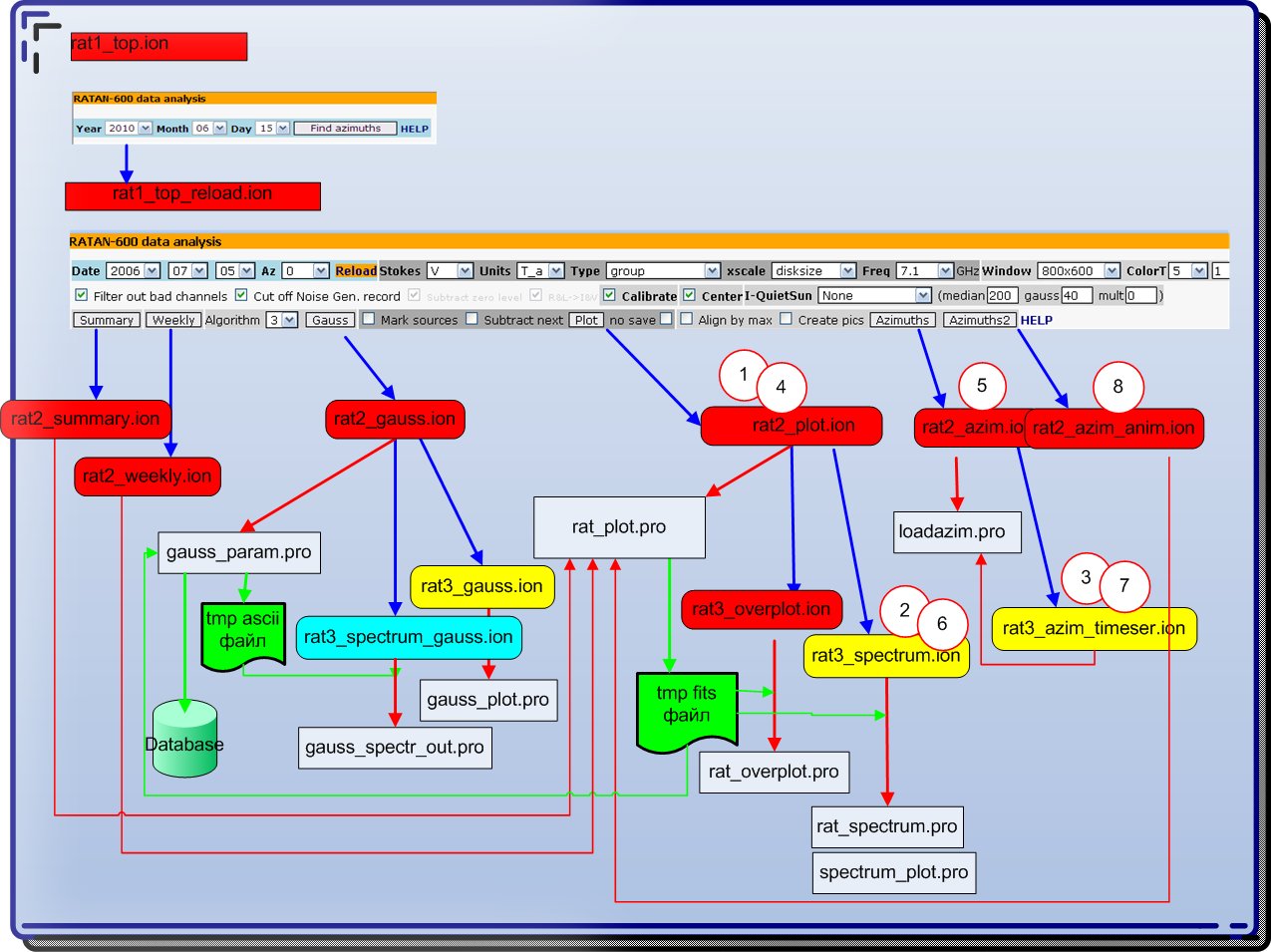

Выберите азимут, и нажмите одну кнопок (Plot, Azimuths, Gauss, Summary, Weekly, и т.д.).
Для возврата на предыдущую страницу и загрузки списка азимутов на другую дату, нажмите гиперссылку "<<" справа от даты и азимута.

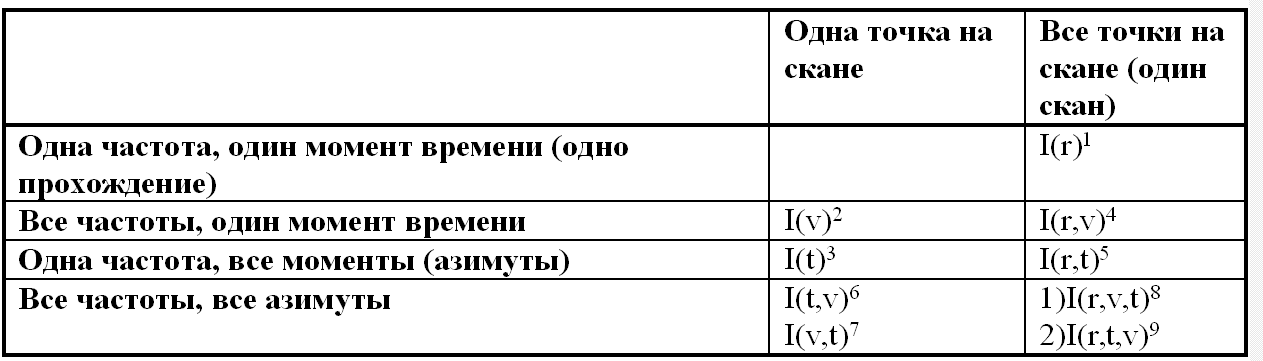

Сканы и cпектры

По кнопке Plot, в нижнем левом окне будет выведено изображение скана на всех частотах на выбранную дату и азимут.

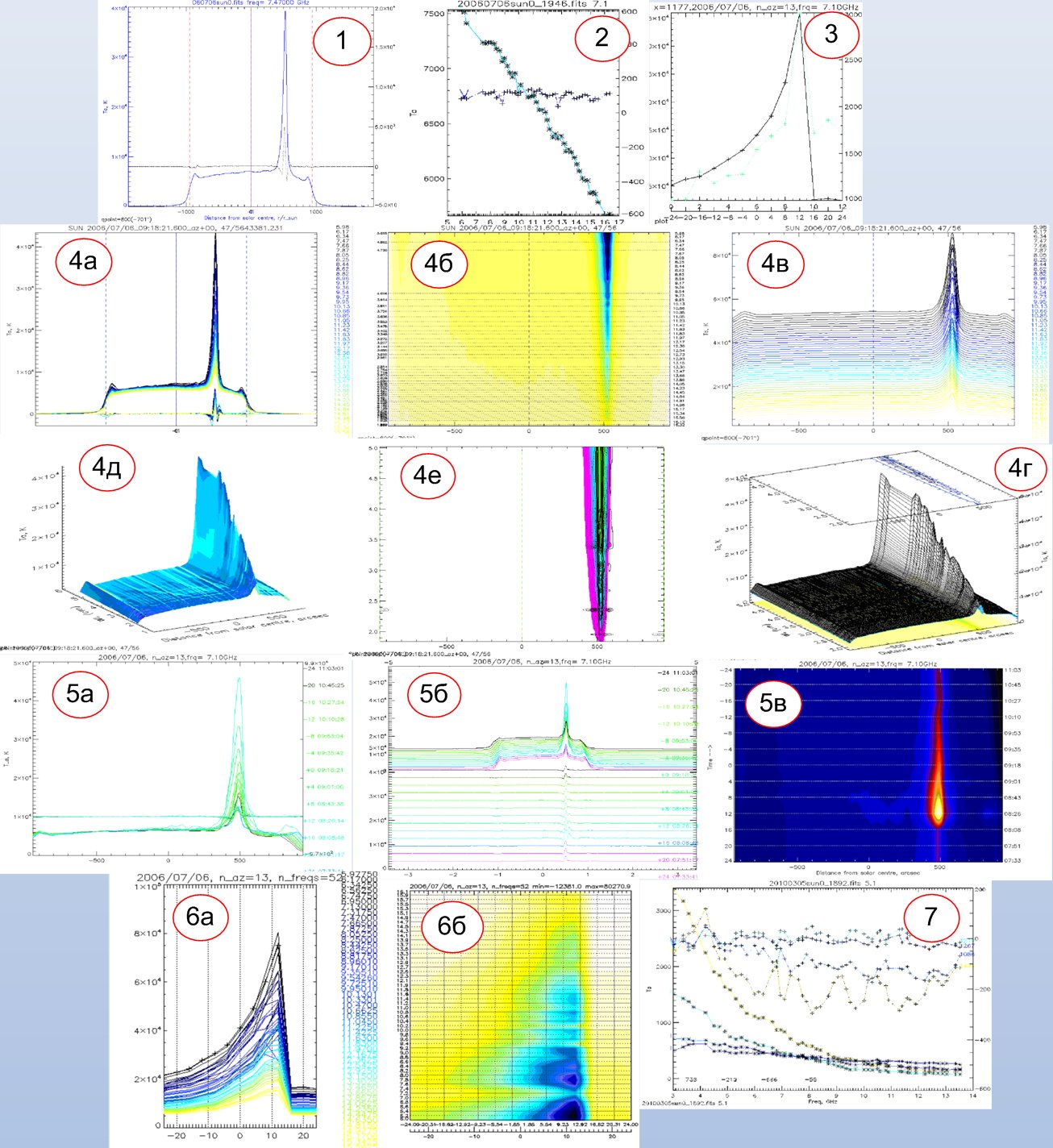

В выпадающем списке Stokes можно выбрать параметры, которые будут отображены- I, V, R, L, а также степень поляризации p, и их пары. Способ графического представления (одномерные сканы на одной волне (single), их наложение (group, vertical), двумерные цветные и контурные карты (map,contour), трехмерные поверхности (surface, 3D) можно выбрать в выпадающем списке Type. В таких режимах как array, vertiacl array и др. следует задавать вертикальный размер окна больше, например 2000, и т.п. в зависимости от желаемого результата.

Над данными выполняются процедуры (кроме режима Type='Raw data') первичной обработки. Это удаление неисправных каналов, удаление записей ГШ, калибровка, преобразование R&l->I&V, коррекция центра Солнца, и др.

При выборе значения поля Subtract QSun отличным от None, будет выполнено вычитание уровня спокойного Солнца (возможно тремя разными алгоритмами). Качество проведения уровня спокойного Cолнца может быть проконтролировано в режиме просмотра Type=I-qsun templ . Если выбран Type=single, спокойное Солнце будет вычтено только на одной выбранной волне.

По ссылкам ввнизу изображения полученный результат можно скачать в формате FITS. Также все полученные изображения можно сохранять. Для этого надо навести мышь на изображение, нажать правую кнопку, и выбрать меню ""Сохранить рисунок как.." (стандартная процедура для всех браузеров).

В режимах, когда сканы представлены в размере диска Солнца (xrange=disksize), и размер изображения (Wx) по ширине равен 800, при клике мышкой на скане, в правом окне будет построен локальный спектр антенной температуры (либо другого параметра, выбранного в поле Spectra) в интенсивности и круговой поляризации выбранной точки на скане (отслеживается только координата х). Параметры спектра можно задать в полях над изображением в левом окне- размер изображения, единицы по оси х (частота или длина волны), логарифмическа шкала, и т.д. Если отметить чекбокс All sources, будут выведены спектры всех найденных на скане источников.

По кнопке Overplot, расположенной под изображением, производится сопоставление с данными других телескопов путем наложения сканов РАТАН-600 на двумерные карты в других диапазонах, и др. При наложении SOHO MDI возможен поворот на два угла: угол A - позиционный угол, под которым наблюдал спутник, угол P- позиционный угол Солнца (под которым наблюдал РАТАН), а также вращение Солнца к моменту времени наблюдения на РАТАН-600. Возможна коррекция радиуса Солнца на изображениии SOHO MDI, если такая коррекция требуется.

По кнопке Summary в верхнем, управляющем окне, на экран выводится обзорная страница с данными других радиотелескопов и SOHO MDI на заданную дату.

По кнопке Weekly выводятся наблюдения в выбранном азимуте от выбранной даты и на 9 предшествующих дней.

По кнопке Gauss производится автоматическое распознавание изображения для определения местоположения активных областей, с гаусс-анализом найденных локальных источников, для дальнейшего расчета физических параметров (яркостная температура, плотность потока, магнитное поле, и др.) плазменных структур, ассоциированных с локальными источниками. При выборе параметра 'single' выводится изображение на одной волне. При клике мышкой на каком-либо источнике, в правом окне выводится изображение со вписанной в этот источник гауссианой, и рассчитанные на ее основе параметры. При выборе параметра 'All' производится гаусс-анализ на всех волнах, что занимает несколько секунд времени. Под изображением выводятся расчетные таблицы параметров для всех найденных при распознавании скана источников. В этом режиме можно вывести в правое окно графики спектров вычисленных параметров, путем клика по гиперссылкам в заголовках соответствующих столбцов (размеры, потоки, яркостные температуры).

Временные ряды

По кнопке Azimuths будет отображено наложение сканов во всех (или четных/нечетных) азимутах за выбранный день на выбранной частоте.

Например, 19 сентября 2009г были проведены наблюдения в 61 азимутах. Если выбран азимут 0, отображаются сканы во всех азимутах, если другой четный азимут (например, 30, или 2), то все четные азимуты (кроме 0), если нечетный (например, 29,1,-1 и т.п.)- то все нечетные. Это связано с особенностями программы наблюдений.

При клике мышкой на сканах (азимутах), в правом, информационном окне будут выведены временные ряды антенной температуры выбранной точки на скане. Если в левом окне выбран Type=map, они будут выведены в виде карты, если plot - в виде временного ряда, plots- в виде наложения временных рядов.

По кнопке Table внизу графика временных рядов в правом окне, там же будут выведены данные в табличном виде. По кнопкам FFT и Wavelet выводятся фурье- и вейвлет-спектры полученных временных рядов.

Настройка графики
